| Lieu d'origine: | Jiangsu.China |
|---|---|
| Nom de marque: | Dagyee |
| Certification: | CE |
| Numéro de modèle: | DW600-3000 |
| Quantité de commande min: | 1pcs |
| Prix: | negotiable |
| Détails d'emballage: | La boîte en bois, conteneur standard, clients peut définir des conditions |
| Délai de livraison: | 20 jours de travail |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 50SET |
| Condition: | Nouveau | Type de commercialisation :: | Produit nouveau 2020 |
|---|---|---|---|
| Matériel: | SUS304,316 | Mots-clés de produit: | Tamis fin mécanique |
Description mécanique de tamis fin

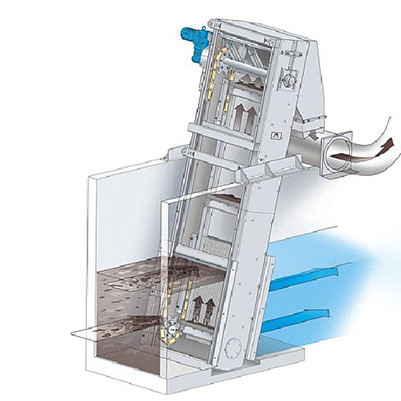

La machine de décontamination de grille d'écran d'intérieur-écoulement se compose principalement de composantes principales telles que le dispositif d'entraînement, le cadre, la chaîne de traction, le plat d'écran avec l'échelle de levage, le système de lavage et le système de contrôle électrique. Le moteur d'entraînement est installé sur l'axe principal dans la direction positive du cadre. Conduit par la chaîne de transmission, les plats de maille des deux côtés extrairont la saleté emprisonnée dans sa longueur à partir du fond pour compléter. Quand il atteint la partie supérieure, il passera la fonction de direction du pignon. Sous l'action de l'eau de rinçage du dispositif de rinçage supérieur, les travaux de déchargement sont automatiquement terminés. Le dispositif d'entraînement de la machine intérieure de décontamination de gril de maille d'écoulement est situé sur la partie supérieure du cadre, qui est une marque importée SEW axe-a monté le réducteur. Des dispositifs de réglage à vis sont installés sur les dos plan et du cadre pour ajuster l'étanchéité de la chaîne de transmission.
Le cadre de la machine intérieure de décontamination de gril de maille d'écoulement est une structure rigide cuboïde intégrale assemblée et soudée par la plaque d'acier et l'acier inoxydables de section. Un trou d'admission de l'eau est ouvert à l'extrémité d'eau-revêtement de la partie plus inférieure du cadre, des rails de guide sont arrangés sur les murs plan et arrière du cadre, et des scories internes rassemblant la cannelure sont également arrangées sur la partie supérieure du cadre, qui se prolonge à l'extérieur de la machine. Le support est installé au milieu de la grille bien, et l'espace entre les deux côtés du support et de la grille est bien le canal pour l'eau filtrée de la grille. Des cloisons de déviation sont arrangées des deux côtés de l'extrémité d'eau-revêtement du support, qui peut empêcher flotter des déchets du dépassement tout en détournant.
Composition mécanique en tamis fin
Parties du gril fin du cadre intérieur de plat de maille d'apport ;
Système d'entraînement ;
Système de pochoir ;
système de remuement ;
Système de Division et système de contrôle électronique ;
Le moteur adapté conduit le pignon pour tourner. Le pignon conduit le plat de maille pour tourner sans interruption ; les eaux d'égout écrivent le gril de l'admission de l'eau, et des passages par le plat de maille pour dépasser la limitation de vitesse. Les écoulements d'eau au en dehors de du plat d'écran, et la saleté est laissés sur la surface intérieure du même plat. Avec la rotation continue du plat d'écran, il aide à la partie originale : le système de remuement rince en dehors de du plat d'écran, et la saleté est lavée au canal de réception sous l'action de l'eau de rinçage. Sentez-vous libre pour vérifier l'eau de rinçage du puits au débouché d'eaux d'égout.
Paramètre mécanique de tamis fin
|
Largeur A (millimètres) de grille |
600-3000 |
|
Largeur de puits de grille (millimètres) |
A+100 |
|
Largeur efficace de filtre (millimètres) |
A-150 |
|
Profondeur H (millimètres) de puits de grille |
1.5-4 |
|
° d'angle d'installation |
60-80 |
|
Diamètre de maille (millimètres) |
2 3 5 6 8 10 |
|
Vitesse courante (m/min) |
Moins de 3 |
|
Puissance de motivation essentielle (kilowatts) |
0.75-3 |
|
Puissance de nettoyage (kilowatts) |
0.37-0.75 |
|
Pression de nettoyage (MPA) |
Plus de 0,3 |
|
Différence maximum de niveau d'eau de conception (m) |
1,0 |
|
Diamètre de maille de capacité avec 3mm (m3/hr) |
700 |
|
Diamètre de maille de capacité avec 4-6mm (m3/hr) |
900 |
|
Diamètre de maille de capacité avec 7-10mm (m3/hr) |
1200 |
Avantage mécanique de tamis fin
Le taux de retrait est haut, qui peut effectivement enlever les objets fibreux tels que des cheveux ;
L'eau de remuement enlèvera la saleté emprisonnée sur l'écran, et ne tombera pas dans l'eau filtrée pour éviter la pollution secondaire ;
Le pochoir est fait en par injection de non-métal moulage les pièces, qui sont résistantes pour porter et corrosion ;
Il n'y a aucune pièce de transmission sous l'eau, aucun entretien n'est exigé, et il est plus commode de réparer et maintenir ;
Les pièces d'usage sont complètement normalisées, facile à remplacer et facile à utiliser ;
Bon fonctionnement, vibration et à faible bruit légers.
Options mécaniques de tamis fin
Types et tailles alternatifs d'écran
Matériel 304 L/316 L solides solubles
Tension et fréquence alternatives
Degré alternatif de protection de moteur
Panneau de commande
Application mécanique de tamis fin
C'est un équipement fin à haute efficacité de décontamination de gril qui combine le blocage et la décontamination de pollution.
Il convient à de grandes, moyennes et petites stations de pompage en tant que grils fins pour arrêter et enlever les objets de flottement dans l'eau, comme : mauvaises herbes, papier, mégot, graines de melon, fibres, cheveux, etc.
Ce modèle a un taux élevé de capture de saleté, l'exécution efficace du processus de traitement suivant.
