| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | Dagyee |
| Certification: | CE |
| Numéro de modèle: | DLS200 |
| Quantité de commande min: | 1 jeu |
| Prix: | 999-9999 |
| Détails d'emballage: | Emballage en bois |
| Délai de livraison: | 3-4 semaines |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 ensemble/mois |
| Matériel: | Q345/SS304/SS316L | Mots clés: | Convoyeur à vis sans arbre personnalisé |
|---|---|---|---|
| Conduire: | 0,55kW | Capacités: | 0.9-2m³/h |

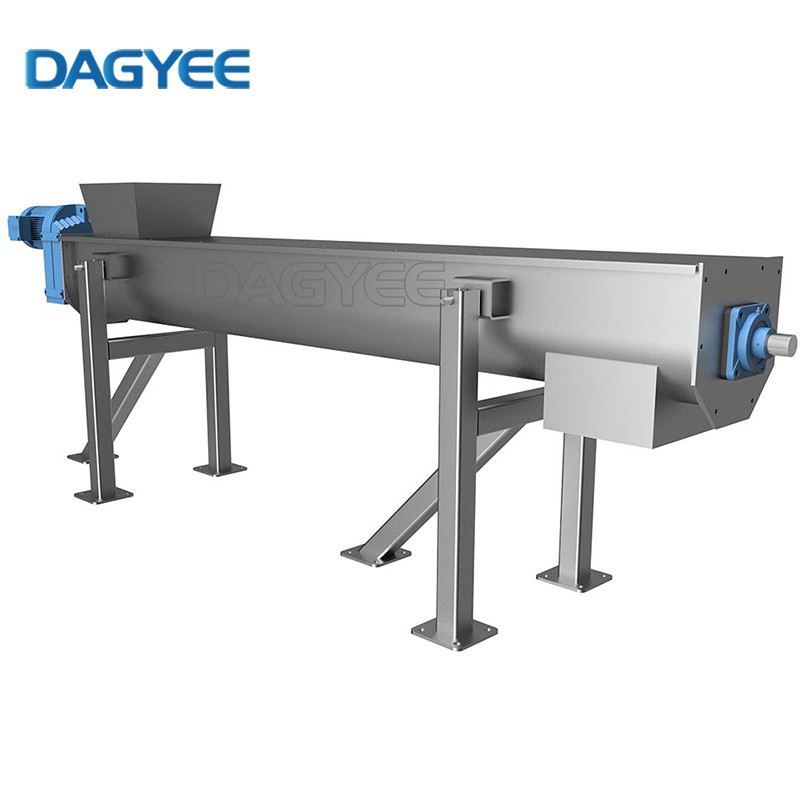

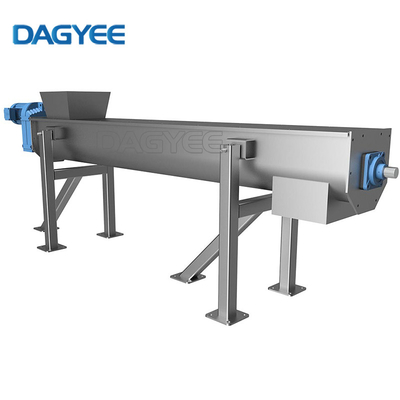

Convoyeur à vis sans arbre Description
Puisqu'il n'y a pas de tube central pour transmettre le couple, la spirale sans arbre est conçue pour supporter la charge de couple du moteur complet de l'unité d'entraînement.De plus, étant donné que la spirale sans arbre n'a pas de tube central pour le support, des revêtements remplaçables conformes à l'auge sont utilisés pour supporter uniformément toute la longueur de la spirale rotative.
Structure de convoyeur à vis sans arbre

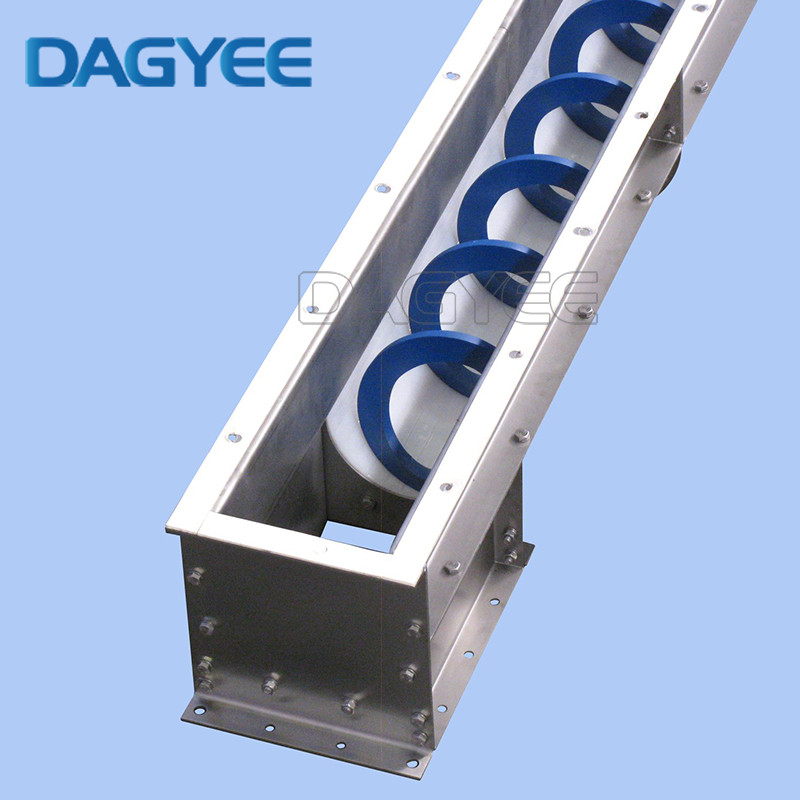

Le convoyeur à vis sans arbre est principalement composé d'une vis sans arbre, d'une rainure en spirale en forme de U, d'une plaque de recouvrement, d'une plaque de revêtement, d'une entrée et d'une sortie, d'une sortie de décharge et d'un dispositif d'entraînement.
Type de convoyeur à vis sans arbre
Convoyeur à vis unique sans arbrearbre à vis, sans fonctions de mélange et d'agitation.
Convoyeur à double vis sans arbreIl adopte des lames à double vis avec des fonctions de mélange et d'agitation.Les deux lames de vis tournent dans des directions opposées pour éviter le blocage du matériau.La capacité de transport est de 1,5 à 2 fois supérieure à celle d'un seul arbre.

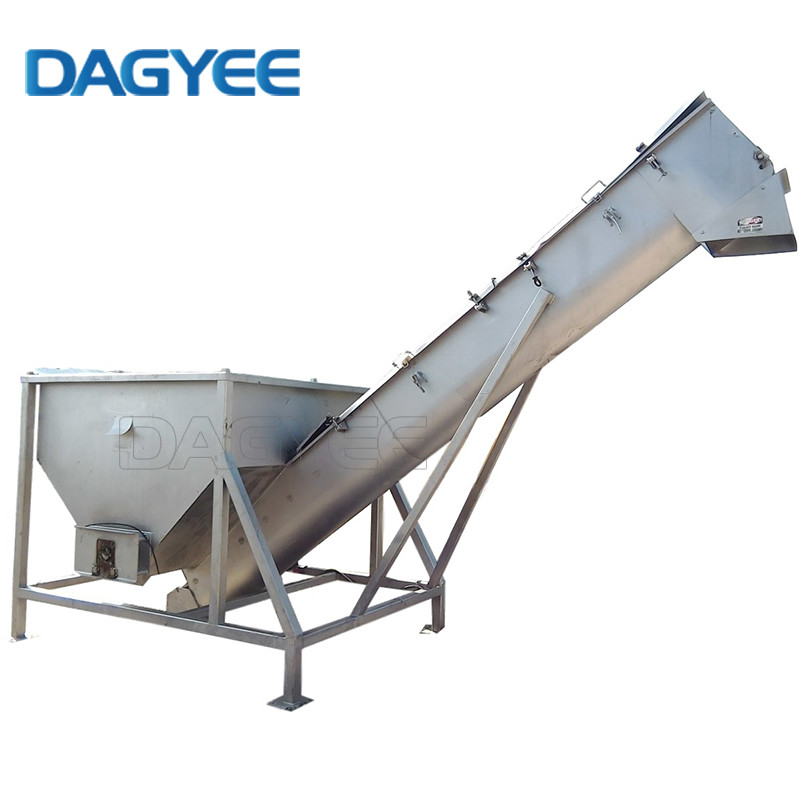

Convoyeur à vis sans arbre inclinéprincipalement utilisé pour le transport de matériaux à un petit angle de 25°.
Technique du convoyeur à vis sans arbre
|
DLS |
Capacités |
Longueur |
La rapidité |
Taille |
||||
|
00 |
150 |
300 |
(m) |
(tr/min) |
Un(mm) |
B(mm) |
B0(mm) |
|
|
DLS200 |
2 |
1.4 |
0,9 |
dix |
20 |
200 |
310 |
270 |
|
DLS260 |
3.5 |
2.5 |
1.5 |
dix |
20 |
260 |
370 |
340 |
|
DLS320 |
9 |
6.5 |
4.1 |
15 |
20 |
320 |
430 |
400 |
|
DLS355 |
11.5 |
7.8 |
5.5 |
20 |
20 |
355 |
465 |
435 |
|
DLS420 |
15 |
11 |
7.5 |
20 |
20 |
420 |
530 |
500 |
|
DLS500 |
30 |
25 |
21 |
20 |
20 |
500 |
560 |
680 |
Avantages du convoyeur à vis sans arbre
Structure sans arbre, moins de contact avec le résidu, faible frottement, l'efficacité de l'extrusion peut être améliorée.Pas de colmatage et pas d'enroulement.
Fabriqué en acier inoxydable à haute résistance, bonne résistance à la corrosion et longue durée de vie.
Le dispositif d'entraînement adopte le mode d'entraînement direct par essieu, qui est stable, fiable et économe en énergie.
La sortie est assemblée avec un déflecteur à ressort pour augmenter la pression d'extrusion et augmenter le taux de déshydratation.
À l'exception de l'entrée et de la sortie, la structure de repos est fermée et l'environnement est propre et hygiénique.
Convoyeurs à vis sans arbre VS Convoyeurs à vis à arbre
Convoyage de matériaux
Shaftless est sConvient pour le transport de boues, d'ordures ménagères, de scories de grille et d'autres matériaux visqueux, enchevêtrés et de matériaux massifs.C'est précisément parce que la conception du convoyeur à vis sans arbre et sans axe central présente de grands avantages pour ces matériaux.
Le convoyeur à vis à arbre convient au transport de matériaux: poudre, matériaux à petites particules, etc. Si vous transportez des matières visqueuses
matériaux tels que les boues, il collera à l'arbre et aux lames du tube intérieur, et les matériaux du bloc de transport sont faciles à bloquer.
Formulaire de transport
Le convoyeur à vis sans arbre convient pour: le transport horizontal et le grand angle d'inclinaisonne doit pas dépasser 20°, selon l'utilisation réelle.
Le convoyeur à vis à arbre convient pour : le transport horizontal, le transport incliné et le transport vertical.
Capacité de transport
En raison de l'utilisation du sans arbre, la longueur de transport d'une seule machine du convoyeur à vis sans arbre peut atteindre 60 mètres, et la capacité de transport est 1,5 fois supérieure à celle du convoyeur à vis à arbre traditionnel de même diamètre.
Application des convoyeurs à vis sans arbre
Les convoyeurs hélicoïdaux (à vis) sans arbre sont conçus pour la manutention de matériaux difficiles et hétérogènes tels que les déchets solides municipaux, les substances de criblage et de matières flottantes, la déshydratation, l'épaississement, le conditionnement des boues, les aliments emballés, les crèmes ou les pâtes et les déchets de viande, de poisson, de fruits et de légumes. En traitement.
Les principaux domaines d'application sont : le traitement des eaux usées, les déchets des sucreries, l'industrie du poisson, le traitement des déchets solides, la transformation des fruits et légumes, l'industrie des boissons, les pâtes et papiers, les produits chimiques, l'industrie alimentaire, les usines de transformation de la viande, les abattoirs, les restaurants, les cantines, la restauration générale.
